Mobil ve diğer hidrolik araçlar için hidrolik uzmanları ile yakın işbirliğiyle geliştirilen yeni yüksek kaliteli ölçüm sistemi. Basıncın, sıcaklığın, debinin ve akış hızının uzaktan kontrollü ölçümü ve analizi artık çok kolay. Bu portatif ölçüm cihazı aynı anda 50 kanaldan fazlasını ölçerken sızıntıyı, genel olarak arızalı valfleri, yük tutma valflerini ve doğru çalışmayan çek valfleri de tanımlama kolaylığı sağlıyor. Bunun yanı sıra, Parker Service Master Plus hat tıkanıklarını, tıkalı filtreleri ve yetersiz pompa kapasitesinin yanı sıra pompa, motor ve rotary aktüatörlerdeki titreşimleri de tanımlamaya yardımcı olur. Bu hidrolik ölçüm sisteminin en önemli özellikleri bir yandan inanılmaz becerilerini, bir yandan da pratik tabanlı sistem tasarımını ön plana çıkarmasıdır.
Parker tasarımcılarının geliştirdiği Parker Service Master Plus basınç tepe (peak) noktalarını 1 ms, (hatta iki kanalda 0,1 ms) hızda ölçer. Basınç tepe noktaları hidrolik arızaların en sık karşılaşılan nedeni olduğu için bu özellik sayesinde bu sorunla daha etkili mücadele edilebilir. Aynı zamanda basınç dalgalanmaları da daha görünür olur. Makine araçlarında bu durum oluşursa, silindirlerde ve motorlarda titreşim olabilir, bu da dönen ekipmanda ve/veya yük kollarında düzensiz ve kararsız hareketlere neden olabilir. Çok yüksek basınç, hidrolik hortum ve borularda patlamaya neden olur; çok hızlı akışkan hızı ise hidrolik yağın ısınmasına neden olarak ekipmanların doğru çalışmasını engelleyecek hava kabarcıkları oluşma riskini artırır. Pompanın doğru kapasite ile çalışması sadece makine veya hidrolik cihazın sorunsuz çalışmasını sağlamakla kalmaz, aynı zamanda yakıt/enerji gereksinimlerinin de azalmasına yardımcı olur. Bu durum, Parker Service Master Plus’ın ekipmanların performans özelliklerini optimize etmeye yönelik bir araç olmasını sağlar ve makinelerin, ekipmanın ve parçalarının servis ömrü boyunca kullanım masraflarını da düşürür. Ölçüm verileri ve ölçüm sırası analizi, ekipmanın servis ömrünü artırabilir ve bakım çalışması için duruş zamanlarının ileriye dönük olarak planlanmasını sağlar. Üretim duruşları engellenebilir. Bu veriler sayesinde, bir maliyet azaltma çalışması olarak, her bir ekipmandan servis ömrü boyunca optimum düzeyde yararlanılabilir ve yedek parçalar sadece ihtiyaç olması durumunda ve kestirimce bakım kapsamında değiştirilebilir.
Çok çeşitli işlevlerle güvenli çalışma
Farklı ölçüm işlerinin karmaşıklığıyla başa çıkmak için Parker Service Master Plus çok sayıda fonkisyon sunmaktadır:
– Ölçüm verileri anlık, minimum ve maksimum değerler olarak görüntülenebilir.
– Ölçülen değer sayı veya grafik biçiminde görüntülenebilir. Çubuk (bar) veya pointer şeklinde görüntülemek de mümkündür.
– Farkların görüntülenmesi ve performans hesapları için ek hesaplama işlevleri de ekipmanin içeriğinde mevcuttur.
– Trigger kontrollü ölçümler için djital bir input ve output mevcuttur.
– Başlatma/durdurma, trigger kontrollü ölçümler, ölçümün başlatılması ve durdurulması, trigger kontrolünün çeşitli fonksiyonlarla ilişkilendirilmesi gibi çeşitli ölçüm işlevleri de kullanılabilir.
– Pre-trigger işlevleri de mevcuttur.
– İki CAN ağı sürekli kullanıma hazırdır; bunların her birine sensörleri otomatik olarak tanıyan 8 adet Parker CAN-BUS sensörü bağlanabilir.
– 5 ila 10 arası analog sensör de bağlanabilir.

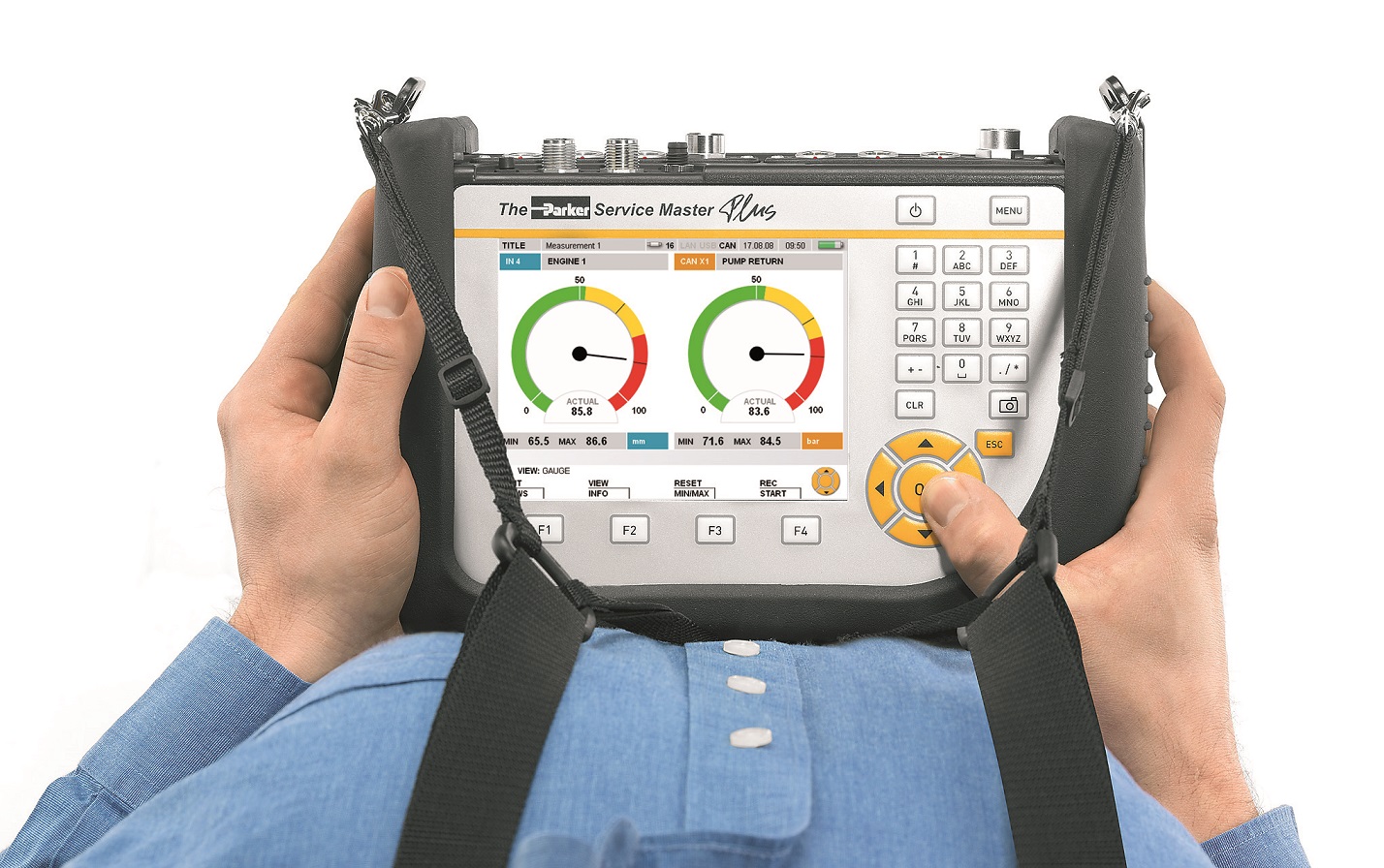

Tuş kaplaması etkili plastik film klavyenin yanı sıra kolay okunabilir, etiketli büyük tuşlar kolay ve güvenli ve zorlu koşullarda kullanım sağlar. İyi tasarlanmış kontrol elemanları ve işlev tabanlı tuşları sayesinde kolay mantıksal ölçüm ve analiz sağlar. Ergonomik gereksinimlere göre tasarlanmış bu ölçüm sistemi, iki eli de serbest bırakacak şekilde bir askı kullanılarak operatör tarafından güç harcamadan taşınabilir.

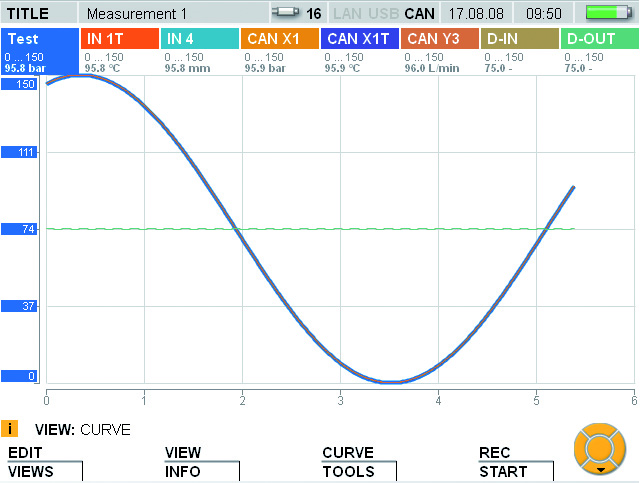

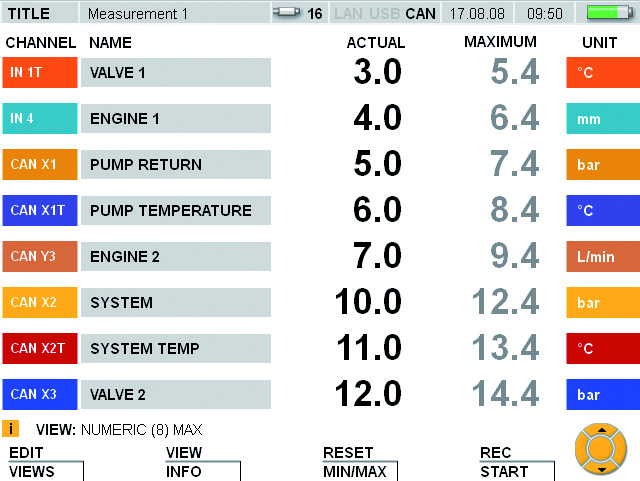

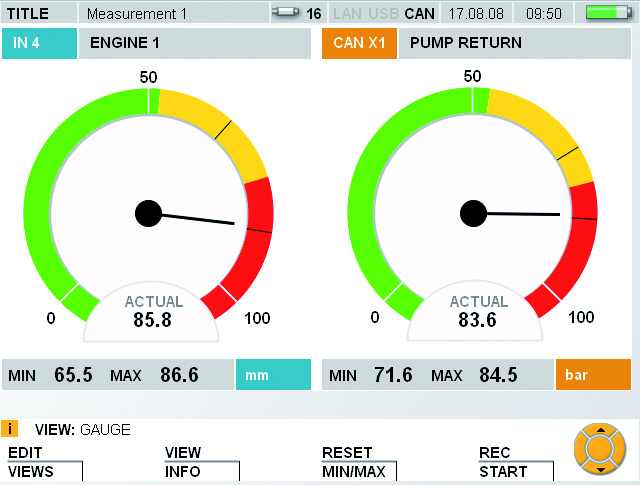

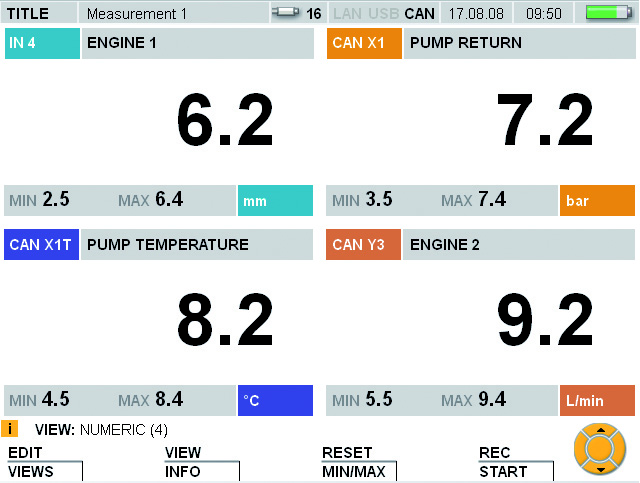

Yüksek çözünürlüklü VGA fromatındaki (640 x 480 piksel) 5,7 inç aydınlatmalı LCD grafik ekran, her koşulda kolaylıkla okunabilir. Ekranda ölçüm değerleri ve ayar seçenekleri gösterilir. Hafızaya alınan ölçümler daha sonra tekrar yüklenebilir ve analiz edilebilir. Ölçüm verilerinin sayısal değer, çubuk-bar, noktasal değer ve grafik biçimindeki görselleştirmesi herhangi bir işin koşullarına uygun özgün görüntünün kullanılmasını sağlayabilir. Ölçülen değerlerin grafik gösterimi, eylem gerektiğinde veya tehlike durumunda operatörün dikkatini çekmek için yeşil-sarı-kırmızı uyarı alanlarıyla birlikte verilebilir. Önceden tanımlanmış kanal renklerine sahip 8 kanala kadar eşzamanlı grafik gösterimi de kullanılabilir. Ek olarak, uzak mesafeden görülebilmesi için, ekranda büyük yazılarla eşzamanlı 4 kanal içeren bir gösterim de seçilebilir. Diğer olası kanalların (toplamda 50’den fazla kanal) çağrılması ok tuşlarıyla yapılır. Yüksek hızlı ölçümler için yüksek hızlı iki kanal bulunur. Ölçülen anlık değerlerin gösterimi, minimum ve maksimum değerlerin gösterimiyle eşzamanlı olarak gerçekleştirilir ya da seçenek olarak kullanılabilir. Ekranın üst kısmındaki üstbilgi ölçüm yeri/işi, o anda görüntülenen kanal sayısı ve çalışan arayüzler hakkında bilgi verir. Durum göstergesi satırı geçerli ayarları, olayları ve görünümleri gösterir.
Modüler araç yapısıyla uygulamaya özgü düzen

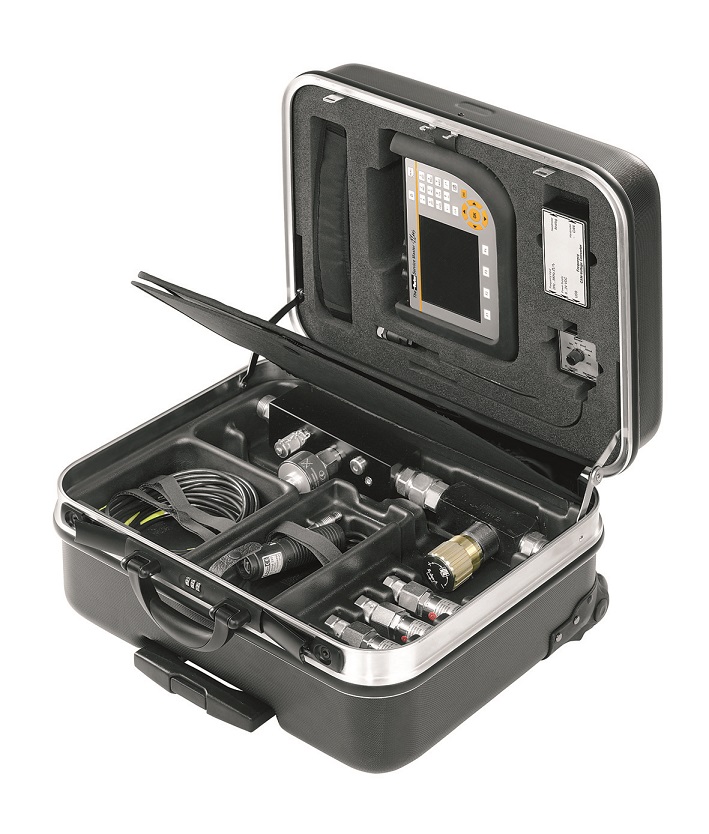

Bağlanabilir sensör sayısı ve tipi açısından modüler yapının avantajları birçok esneklik sağlar. Parker Service Master Plus, pratik ihtiyaçlara dayanan farklı ihtiyaçları karşılar. Giriş modülünün iki reseptörü, ölçüm sisteminin uygulamaya en uygun şekilde donatılması için esneklik sağlar. Örneğin, Tip 01 giriş modülü sensör tanıma özelliğine sahip 3 analog giriş sunar. Ek olarak, akım (0/4…20 mA) ve voltaj (10…+10 VDC) sinyalleriyle serbestçe yapılandırılabilen iki analog sensör girişine farklı marka sensör bağlantısı da yapılabilir.
Tak Çalıştır – CAN-BUS sensörlü network
Geleneksel CAN-BUS sensörleri ve ölçüm araçları arasındaki ağ bağlantısının yapılandırılması genellikle çok zaman alır ve de pahalıdır. Parker Service Master Plus, Parker CAN-BUS sensörleriyle birlikte bunun her zaman böyle olması gerekmediğini gösterir. Çok kısa bir süre içinde güçlü bir ölçüm ağı kurulabilir. CAN-BUS bağlantısı, farklı sensörlerin yüksek veri iletim hızında tanımlanmasını ve kontrolünü sağlar. CAN sensör girişlerinin örnekleme hızı saniyede 1000 değer ölçümüne ulaşır. Ayrıca, CAN-BUS sensörleri ölçüm ekipmanından 100 m kadar uzağa takılabilir. Bu nedenle, özellikle de ölçüm yerleri arasında uzun mesafeler olan büyük tesislerde uzun bağlantı kablolarının kullanımı büyük bir kurulum avantajı sunar. CAN-BUS ağında, sensörler, ucunda bir sonlandırıcı (terminating) direnç takılı olan iletken aracılığıyla ölçüm cihazına bağlanır. Bu sonlandırıcı direnç, Parker Service Master Plus’a zaten entegredir. Analog sensörler ise bağımsız olarak ve doğrudan ölçüm cihazına bağlanır.
Otomasyona uygun ölçüm verisi işleme ve depolama
LAN ağ bağlantısı, Parker Service Master Plus’ın ölçüm datalarının çevrimiçi iletimini ve verilerin parametrik olarak SensoWin® bilgisayar yazılımına ve doğrudan teke- tek kontrole (uzaktan kumanda) aktarımını sağlar. Bu şekilde LAN arayüzü, konumdan bağımsız olarak uzaktan bakım yapılabilmesini sağlar. Ayrıca, bir USB portu, cihaz ve PC arasında SensoWin® yazılımının da yardımıyla ölçüm ve parametrik verilerin çevrimiçi iletimini sağlar. USB flash diskleri veya USB çıkarılabilir sabit diskleri (maksimum 40 GB bellek) gibi yığın depolama aygıtlarına bağlanmak için de başka bir USB arayüzü bulunur.
Garantiye dahil
Diagnostik verileri de içeren neredeyse sınırsız sayıda doküman, garanti sorularının söz konusu olduğu durumların yanı sıra sistem duruşları ve bunun sonuçlarının araştırılması sırasında güvenli bir analiz imkanı sunar. Ölçülen değerler ve uzun süreli kayıtlar güvenli bir şekilde hafıza kayıt cihazlarında saklanabilir. Bağımsız ölçümlerde dört milyona kadar ölçülen değer depolanabilir. Buna ek olarak, entegre depolama alanının yanı sıra mikro SD kartlar ve USB yığın depolama aygıtları ile sağlanan ekstra depolama alanıyla, proje verileri ve ekran görüntüleri gibi bir milyardan fazla ölçülen değer depolanabilir. SensoWin® yazılımıyla ölçülen veriler otomatik olarak bilgisayarda görüntülenebilir, depolanabilir ve analiz edilebilir. Program, tekrarlanan servis çevrimleriyle çalışanlar için projelerin de düzenli bir şekilde yönetilebilmesini sağlar. Bir başka özellik de bilgisayar programının ölçülen değerleri belge haline getirmek üzere tasarlanmış olmasıdır. Böylelikle hedefe yönelik analizler çok kolay bir şekilde yapılabilir.
Sağlam ve küçük
Özel yapılı polyamid muhafaza, koruyucu kapakları ve lastik kaplamalarıyla toz ve su spreyine karşı IP64 sınıfı koruma sunar. Darbeye dayanıklıdır ve IEC60068-2-32 uyarınca 1 m yükseklikten düşmeye dayanır. 257 x 74,5 x 181 mm (g x y x d) boyutuyla cihaz oldukça küçüktür. Örneğin 3 CAN sensörüyle çalıştığında, lityum-iyon piller 8 saatten uzun mobil kullanım sağlar. 110/240 Volt güç kaynağı takımı, standart ekipmanın parçasıdır.
Özet: Saha deneyiminden yola çıkılarak tasarlanan veri görselleştirme ve akıllı analiz araçları hızlı hata algılama imkanı sağlayarak hidrolik sistem güvenliğine ve verimliliğin artmasına katkıda bulunur; sistem arızaları ve garanti ile ilgili noktalarda da net bilgiler verir. Parker Service Master Plus, birçok farklı konfigürasyon alternatifi sunabilmektedir. CAN-BUS bağlantısı, özellikle de büyük kurulumlarda ve mobil makinelerde müşteriye özgü uygulama olanakları sağlar ve işlerinizi kolaylaştırır. Anında hizmet servis anlayışına sahip bu yeni Parker ölçüm sistemi ve uzaktan kontrol olanağı, bakım uygulamalarında maliyet azaltma fırsatı sunar. Optimize edilmiş olan performans özellikleri sayesinde enerji tasarrufu sağlanabilir. Buna ek olarak, neredeyse sınırsız depolama olanakları, profesyonel hidrolik kullanıcılarının yanı sıra, makinelerin ve ekipmanın uzun dönemde takip edildiği akışkan teknolojisi servis işlemlerine de yardımcı olur.
