Aalen, Almanya’daki WP Riehle, uzun yıllardır fırın endüstrisi için otomasyon makineleri üreterek üretim süreçlerini geliştirmeleri amacıyla fırınlara yardımcı olmaktadır.
Şirket, ayırt edici rengi ve dokusu ile tanınan pretzel gibi hamur parçalarına sodalı su (kostik soda olarak da bilinir) uygulamanın daha verimli ve ekonomik yöntemini geliştirmeyi hedefledi. WP Riehle, yeni ekipman tasarım sürecinin ilk aşamalarında, makinelerin önemli otomasyon bileşenleri için pnömatik ürün üreticileri Parker-Origa’daki aktüatör uzmanlarının yardımını istedi.
Tam otomatik bir süreç
Yeni sistemin özünde; kaldırma tezgahı ve otomatik beslemenin hassas hareketini sağlayan ve özellikle sıkı hijyen gereksinimlerine uyarlanan Parker-Origa’nın hassas lineer sürücüsü yer alıyor.
Hamur parçaları, beslemeden sodalı su makinesine aktarılıyor. Hamur parçalarını taşıyan arabalar, besleme istasyonundaki başlatıcılar tarafından tanınıyor ve pnömatik silindirler ile yerine kilitleniyor. Bir ışık bariyeri hamur parçası taşıyıcılarının konumunu kontrol ediyor ve doğru hizalama elde edildiğinde, operatör taşınması için bunları serbest bırakıyor.
Bunun ardından iki adet elektrikli lineer sürücü tarafından çalıştırılan kaldırma tezgahı, arabanın üst katına dikey olarak hareket ediyor. Hamur parçalarının otomatik olarak aktarılması için kaldırma tezgahı, iki adet pnömatik lineer aktüatör ile yatay olarak uzatılıyor.
Bir konveyör hattı hamur parçalarını ilk taşıyıcıdan alıyor ve tüm parçalar aktarıldığında, kaldırma tezgahı, sodalı su uygulama makinesi için elektrikli lineer aktüatörler tarafından aktarma konumuna indiriliyor, hamur parçaları iletiliyor ve boşaltma süreci sonraki araba katıyla devam ediyor. Bu sırada, hamur parçalarına otomatik olarak sodalı su ve isteğe bağlı olarak tuz uygulanıyor ve bunun ardından hamur parçaları fırına aktarılmak üzere fırın tepsisine bırakılıyor.
Zorlu çalışma koşullarında bile kesin konumlandırma

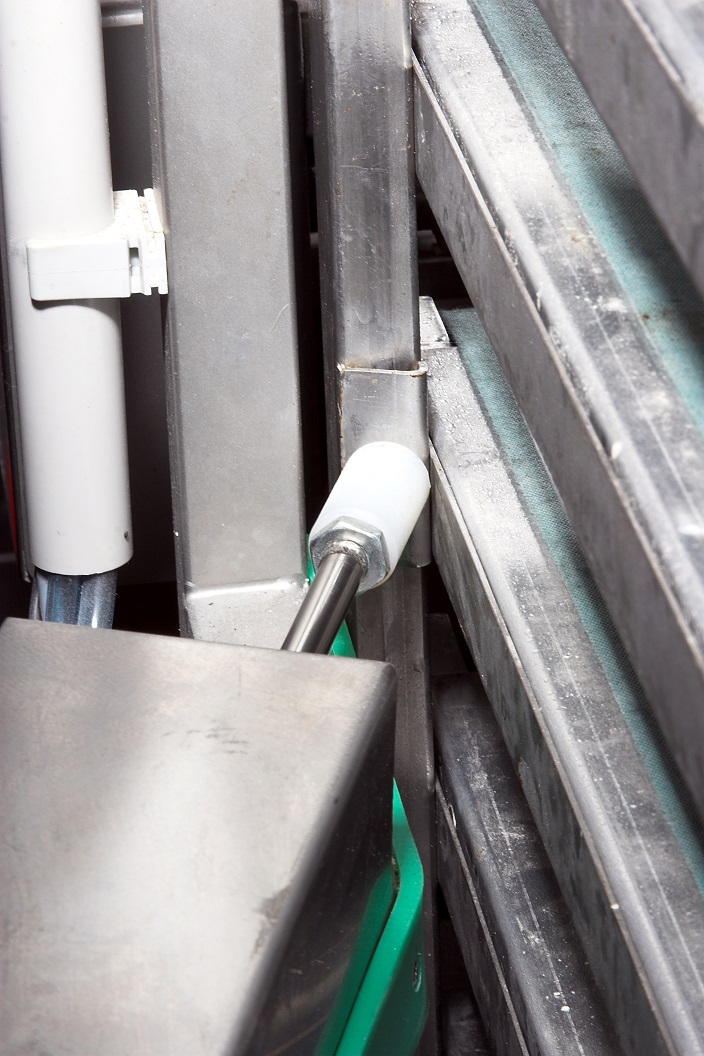

Bu otomatik sistemin en önemli parçası, hamur parçalarını taşıyıcıdan sodalı su uygulama makinesine sorunsuz bir şekilde aktaran besleme istasyonudur. Bilyeli yatak kılavuzlu iki adet Parker-Origa elektrikli lineer aktüatör, kaldırma tezgahının dikey hareketi ve kontrolü için kullanılır. Lineer aktüatörler, özellikle sorunsuz ve güvenilir performans gerekli olduğunda hassasiyet ve çalışma hızının büyük önem taşıdığı durumlar için idealdir.
Lineer aktüatörler, metal tapaları ile daha dayanıklı olarak yapılır ve IP54 kasa koruma sınıfına sahiptir. Bu belirleyici avantaj; özellikle tozlu endüstriyel ortamlarda uzun çalışma ömrüne, parçaların kolayca temizlenmesine, minimum düzeyde bakım çalışmasına ve sonuç olarak optimum ekonomiye katkıda bulunur. Elektrikli lineer aktüatörlerin entegre kılavuzları sorunsuz çalışma sağlar ve rotasyon riskini en aza indirir. Kaldırma tezgahının paralel elektrikli lineer sürücüleri, bir bağlantı mili ile senkronize edilir.
Kaldırma tezgahının yatay hareketi, iki adet pnömatik Parker-Origa lineer aktüatörüyle gerçekleştirilir. Küçük boyutlarına rağmen bu lineer aktüatörler, hamur parçalarını taşıyan kaldırma tezgahını sorunsuz ve hızlı bir şekilde doğru konuma getirecek kadar güçlüdür. İki pnömatik lineer aktüatör sodalı su uygulama makinesine ikili olarak takıldığı için ayrı kılavuz gerekmez. Ayrıca; rotsuz pnömatik lineer sürücüler, kaldırma tezgahı için ideal bir bağlantı noktasıdır.
Teknik inovasyon ödüllü
Elde edilen tam otomatik sodalı su uygulama makineleri, saatte 200 tepsilik yüksek bir hacimle çalışabilir ve tek bir kişi tarafından kullanılabilir. Hamur parçaları için kendi otomatik besleme ve aktarma istasyonuna sahip olan bu makine, küçük ve orta ölçekli fırınlar için bile maksimum ürün hacimleri ile ekonomik ve verimli çalışmayı mümkün kılar. Sistemin yüksek performansı ve çalışma parametrelerinin mükemmel spesifikasyonu, kullanılan lineer aktüatörlerin hassasiyeti ve hızı ile desteklenmektedir.
Endüstriyel hız ve hacimlerde yüksek kaliteli geleneksel unlu mamuller üretmede zanaatkar fırınlara sağladığı inovasyona dayanarak, Alman Federal Ekonomi ve Teknoloji Bakanlığı, Zanaatkarlar Fuarı’nda sodalı su uygulama makinesini Federal Üstün İnovasyon Ödülü ile onurlandırdı.
