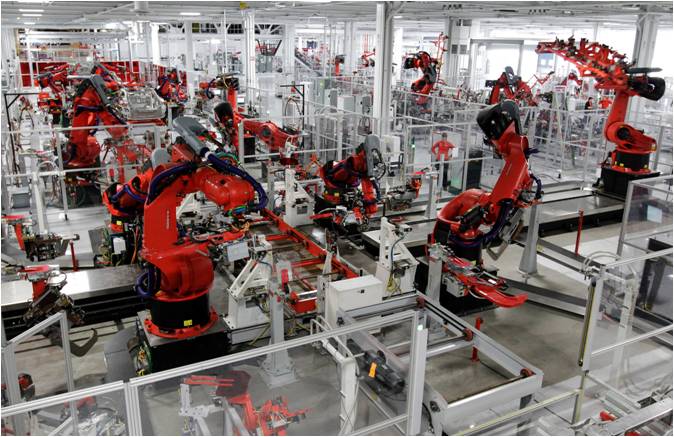

Seri üretime geçilmesi ile birlikte otomasyon ve PLC sistemleri üretim tesislerinin kalbi olmuştur. Günümüzde ise artık Endüstri 4.0’ı konuştuğumuz noktada giderek dijitalleşen üretim hatları aynı zamanda giderek daha hassas hale geldi. Sigorta şirketlerinin verilerine göre fabrikalarda meydana gelen zararların yarısından fazlası ani aşırı gerilim darbesi kaynaklı oluşmaktadır. Peki bu darbelerden nasıl korunacağız.

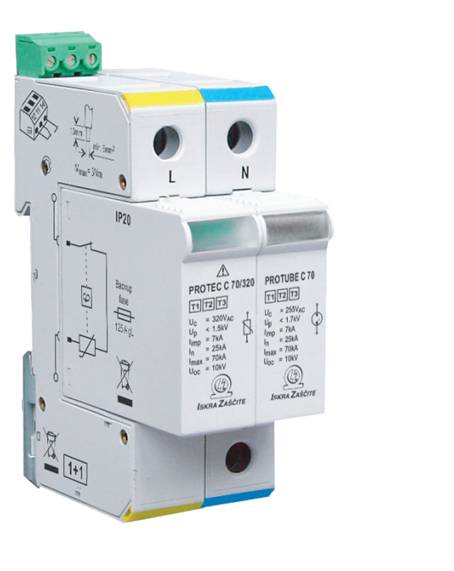

AG Parafudr Sistemleri
Öncelikle PLC, otomasyon veya haberleşme hatlarının korunmasında kademeli koruma ilk şarttır. Çünkü hassas olan bu sistemlerin Up koruması seviyesi oldukça düşüktür. Ana pano veya tali panolarda kullanacağınız alçak gerilim parafudr sistemlerinin Up seviyesi bir PLC sisteminin korumaya yetmeyecektir. Bu noktada yapılması gereken;
Ana Pano: Tip 1+2+3 Up seviyesi düşük ag parafudr
Tip 1: Yıldırım Koruma
Tip 2: Aşırı gerilim darbesi koruma
Tip 3: Hassas koruma
Tali Pano: Tip 2+3
Son olaraksa korunması istenen PLC, sürücü, haberleşme hattı önüne seri olarak Tip 3 ürün kullanımı gerçekleşmelidir.
24 V PLC koruma

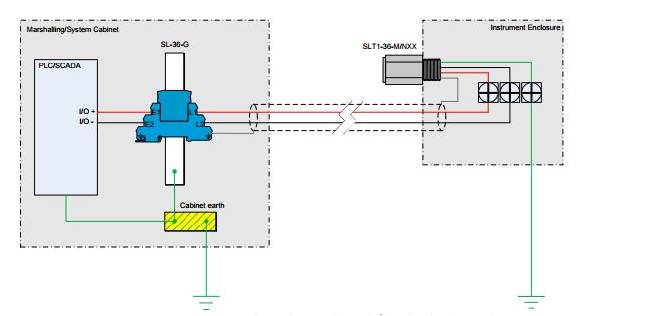

ANALOG VEYA DIGITAL GIRIŞ ÇIKIŞLARIN KORUNMASI IO
Genelde bu sistemler 24 V ile çalışan 250 mA’den düşük akımla çalışan hassas sistemlerdir. Önüne seri olarak bağlanan bir Tip 3 parafudrla koruma yapılır. 5V-110 V sistemler rahatlıkla korunabilir.
PLC 24 V koruma

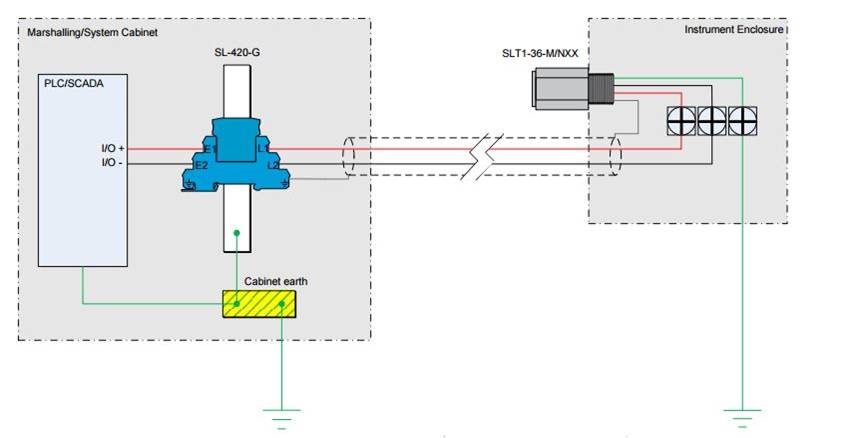

4-20 MA KORUMA
Bir diğer fabrikalarda sık karşılaştığımız sistem 4-20 mA sistemleridir. Parafudrla döngü korunulurken, led statüsü ile hem döndü hem de parafudrun statüsü izlenebilir.

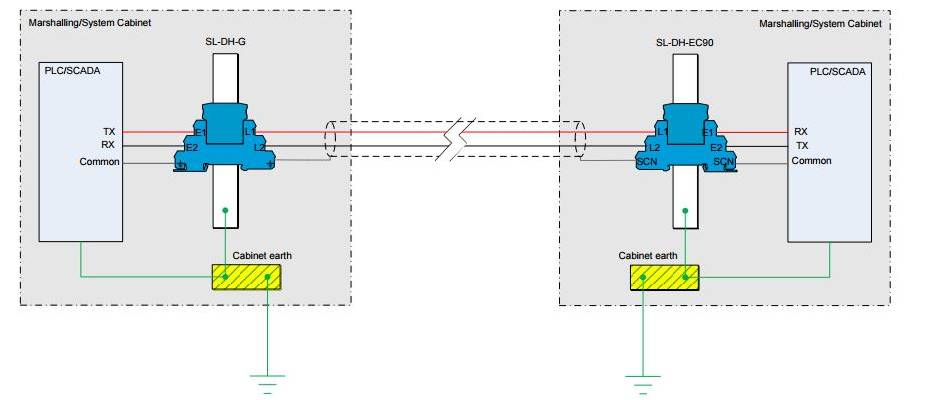

RS232 Koruma
RS 232 hattının korunmasını aşağıdaki şemadan görebilirsiniz.
Kaynak: Yılkomer
