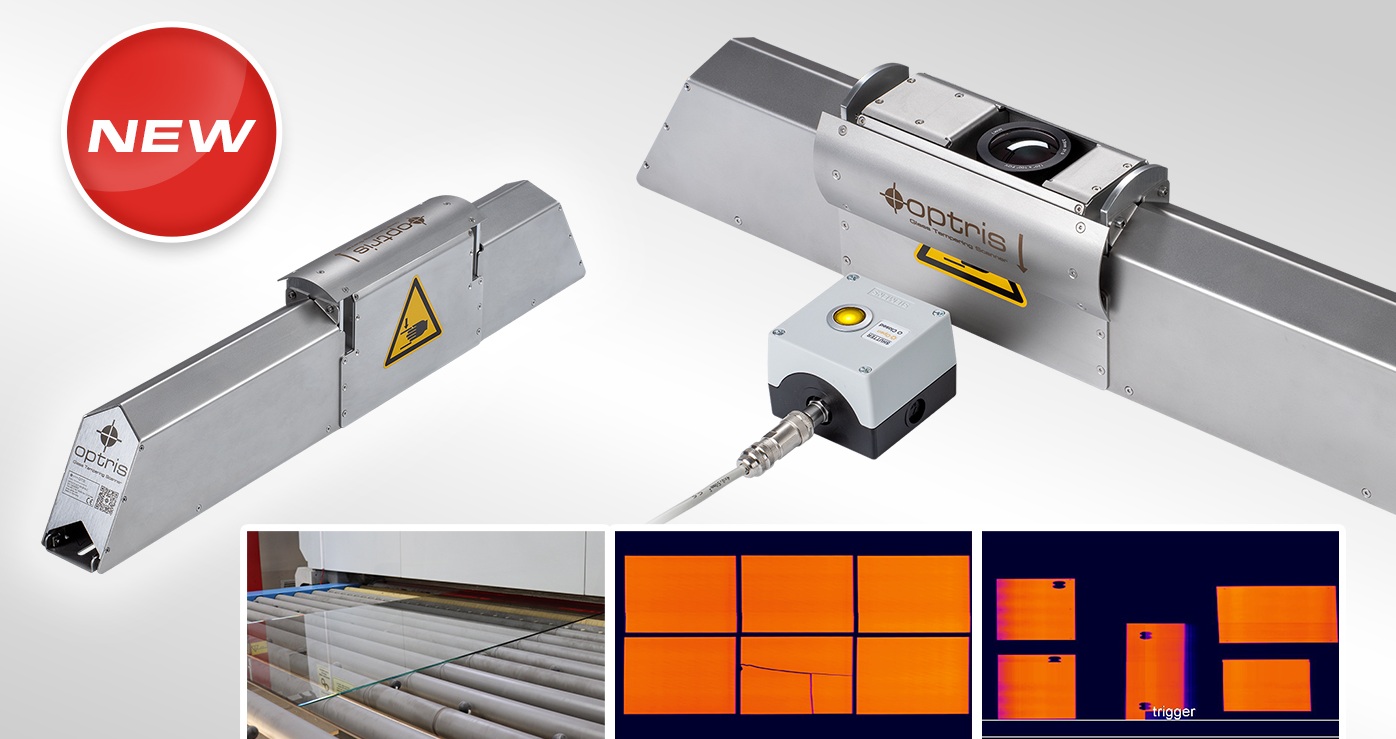

Optris, yeni Cam Temperleme Tarayıcısı (GTS) ile cam temperleme tesislerinde sıcaklık izlemeye yönelik, kapsamlı bir şekilde modernize edilmiş bir sistem çözümü sunuyor. Yeni sistem, camın sıcaklık dağılımını üretim hattının altından ve ilk kez sadece tek bir PI 640i G7 termal kamera kullanarak ölçüyor. Bu, 120° görüş alanına sahip, yeni geliştirilmiş ve benzersiz bir süper geniş açılı lens sayesinde mümkün hale geldi. Böylece ortaya çıkan son derece kompakt GTS ölçüm sistemi, kaplamalardan (Low-E cam) büyük ölçüde etkilenmeksizin hattın tüm genişliği boyunca sıcaklık dağılımını kaydedebiliyor.
Önceki sistem çözümleriyle karşılaştırıldığında GTS önemli ölçüde optimize edilmiştir: Sistemde kullanılan PI 640i G7 termal kamera, 640 × 480 piksel çözünürlükte geniş bir ölçüm alanını kapsar.
Çalışma moduna bağlı olarak, 125 Hz’de 3,5 metreye veya hatta 32 Hz’de 4,3 metreye kadar tarama genişlikleri mümkündür.
Cam temperleme hatlarına daha kolay entegrasyon

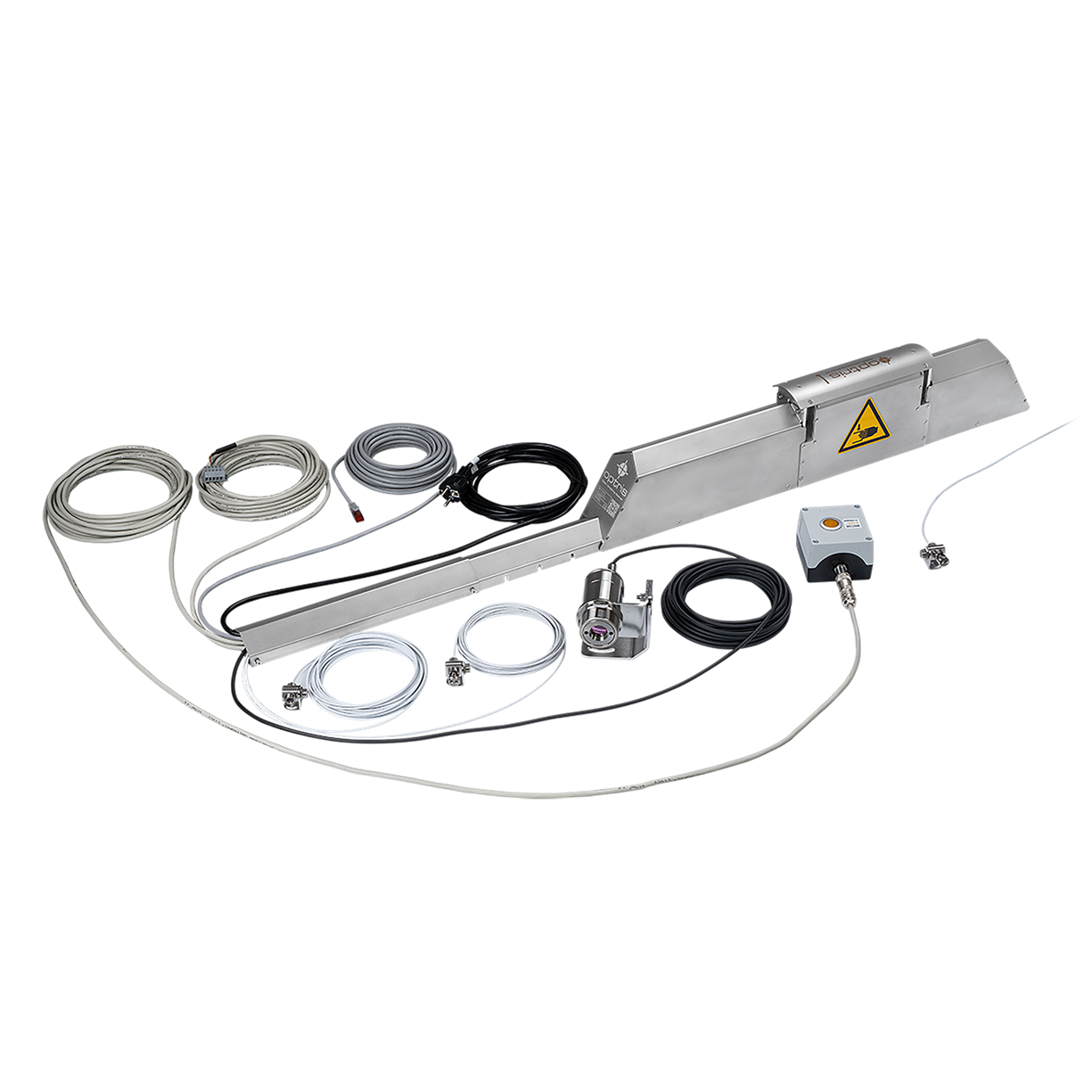

Bu yeni geliştirmenin temel odak noktalarından biri, kurulum ve devreye alma işlemlerini mümkün olduğunca basit hale getirmektir. GTS ana ünitesi, önceden monte edilmiş ve yapılandırılmış olarak teslim edilir. Fırın kapısı, cam kırılma sensörleri ve hizalama destekleyici IR radyatörler gibi harici bileşenlere ait tüm kablolar 10 metre uzunluğundadır ve geçmeli konnektörler aracılığıyla GTS’ye kolayca bağlanabilir. Geniş aralıklı güç kaynağı, 50–60 Hz frekansta 100 ila 240 V arası şebeke gerilimleriyle dünya genelinde kullanım olanağı sağlar.
Bu nedenle, tesis operatörleri için devreye alma işlemi esasen sistemin monte edilmesi ve tarama hattının hizalanmasıyla sınırlıdır. Bu işlem, GTS için önceden tanımlanmış bir yerleşim düzenini halihazırda içeren PIX Connect yazılımı kullanılarak kolay ve esnek bir şekilde gerçekleştirilebilir. Önceki versiyonda olduğu gibi, yeni GTS de cam kırılması durumunda yüksek kaliteli kamera optiklerini düşen sıcak cam parçalarından hızlı ve güvenilir bir şekilde koruyan bir deklanşöre (shutter) sahiptir. Ürünle birlikte verilen paslanmaz çelik kablo kanalı sistemi, sahada 5 cm’lik kademeler halinde tüm yaygın sistem genişliklerine uyarlanabilir. GTS ayrıca isteğe bağlı hava soğutma sistemine uygun olarak hazırlanmıştır; bu da 45 °C’nin üzerindeki ortam sıcaklıklarında çalışmaya olanak tanır.
Azaltılmış bileşen sayısı ve yalnızca tek bir kameranın kullanılması, bakım ve servis işlemlerini kolaylaştırırken, yeni veya ek kurulumlar için gereken entegrasyon çabasını da azaltır.
Hemen kullanıma hazır
GTS, bağımsız olarak çalışacak şekilde tasarlanmıştır ve mekanik ile ağ entegrasyonunun ardından derhal devreye alınabilir. Yapılandırma ve görselleştirme işlemleri için Optris’in CompactPlus Connect ve PIX Connect yazılımları kullanılır. PIX Connect içindeki önceden tanımlanmış düzenler kullanıma başlamayı kolaylaştırır; ayrıca sıcaklık profillerinin, termal görüntülerin, ölçüm aralıklarının, alarm durumlarının ve süreç geçmişlerinin görüntülenmesi gibi özelliklere olanak tanır.
Optris Ürün Yönetimi Başkanı Torsten Czech, “Yeni GTS ile önceki çözümümüzü önemli ölçüde basitleştirirken aynı zamanda daha verimli hale getirdik. Süper geniş açılı bir lense sahip tek bir termal kamera kullanarak alttan ölçüm yapmak, kurulum ve bakım gereksinimlerini büyük ölçüde azaltıyor; ayrıca cam temperleme sistemi operatörlerine, yeni makine tasarımlarına hızla entegre edilebilen kompakt bir sistem çözümü sunuyor,” diyor.
