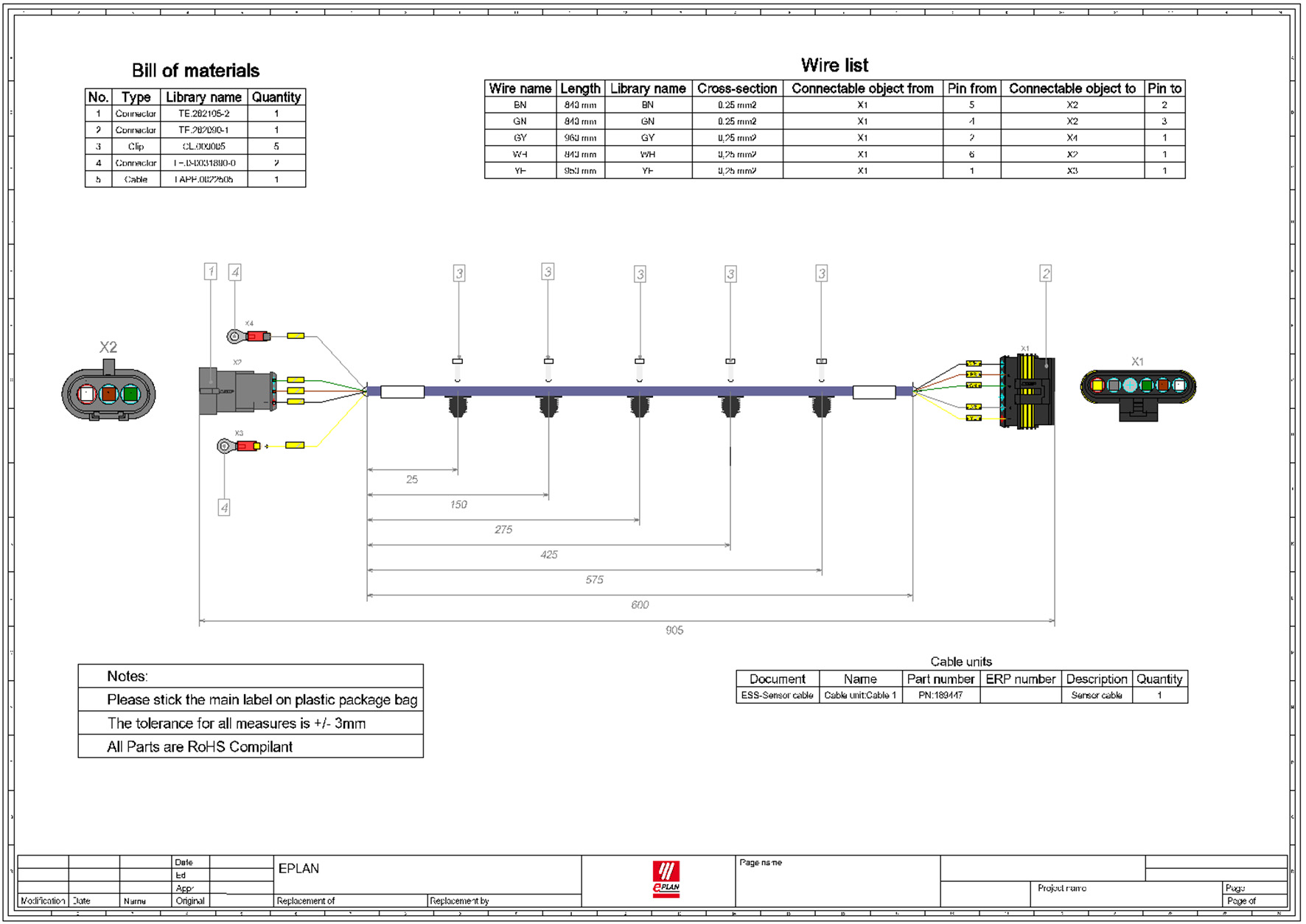

Eplan’ın pratik kablolama ve kablo tesisatı mühendisliği alanlarına yönelik olarak geliştirdiği yeni Eplan Harness proD 2.6 sürümü piyasaya sürülmeye hazır. Mekanik ve elektrik şemalarının 3D modellerine dayalı olarak kablo tesisatı sezgisel bir şekilde tasarlanabiliyor. Bir sonraki adım bu verilerin imalata devredilmesidir ve bu alanda da önemli güncellemeler yapıldı: 2D/3D tasarım ortamından otomatik olarak türetilmiş olan ve hem boyutsal noktaları hem de terminal noktalarını belirleyen 2D kablo çizimlerinin entegre edilmesi. Bu da boyutlandırmanın otomatik olarak gerçekleştirilmesini, kayda değer bir zaman tasarrufu sağlanmasını ve doğru sonuç elde etmenin garantilenmesine olanak sağlıyor. Sıyırma uzunlukları ve kablo kaplamaları da artık tasarım aşamasında tanımlanabiiyor ve imalat çizimlerinde profesyonel olarak tarif edilebiliyor. Bu da kullanıcılar için projelerine ilişkin hızlı ve kapsamlı bir genel bakış sunuyor.
Uzunlukların belirlenmesi

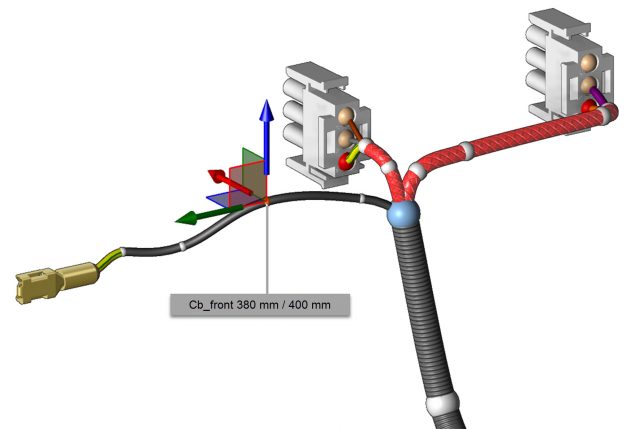

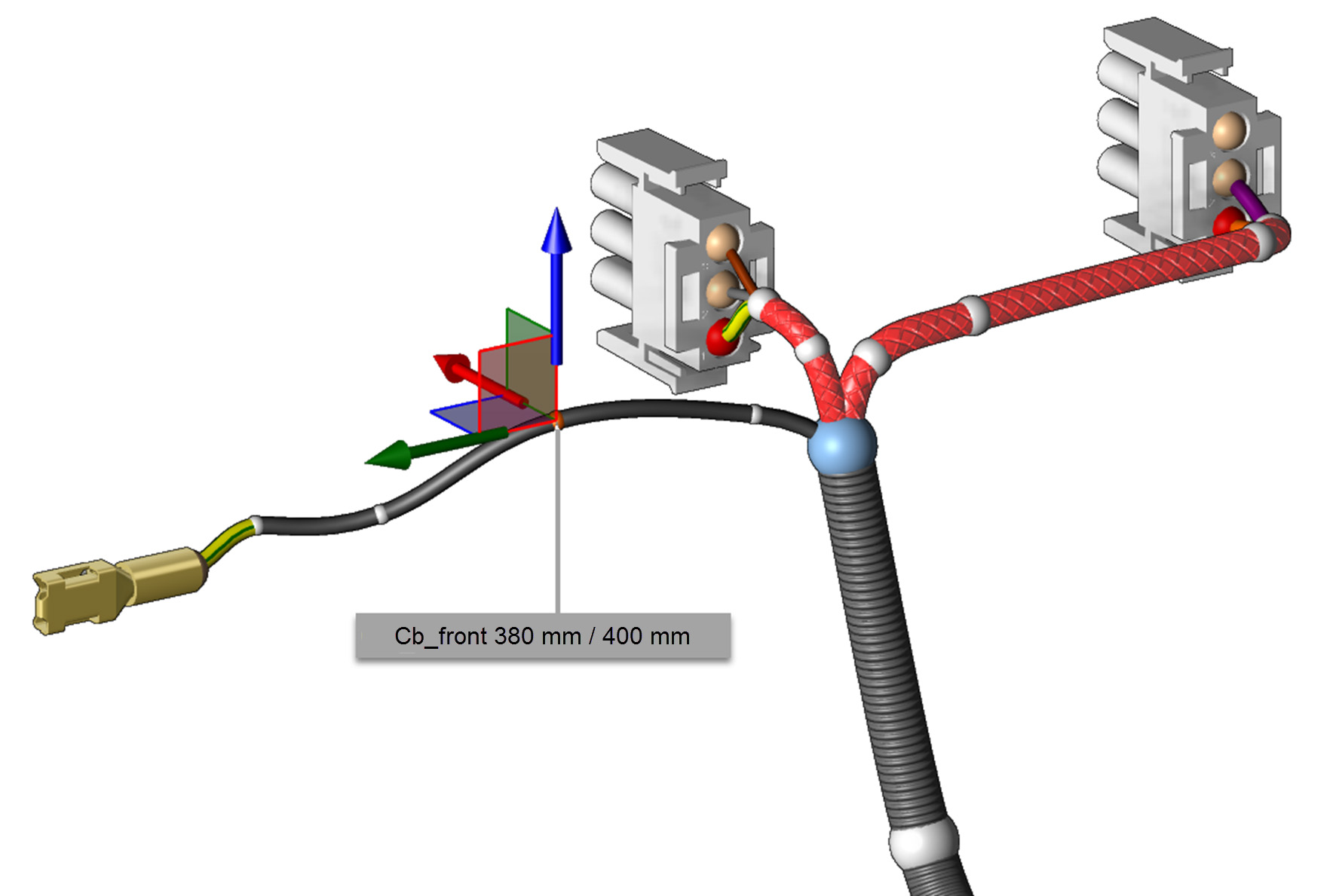

Kablo tesisatı yazılımı genellikle kablo uzunluklarının kolaylıkla hesaplanabilmesi için uygun ticari araçlar sunuyor. Eplan Harness proD 2.6 sürümünde bu artık tam tersine döndü: kullanıcılar anten kabloları için (örnek olarak) sabit bir uzunluğu önceden tanımlayabiliyor. Tasarım süreci boyunca akım ve hedeflenen uzunluk tam olarak tanımlanmış olup kullanıcılar kabloların optimal olarak nasıl bir bakışta yönlendirilebildiğini görüyor. Bu da eş zamanlı olarak farklılıkların azaltılmasına olanak sağlıyor ve depolama ve imalat aşamalarında maliyetten tasarruf sunuyor. Kablolama birimlerinin oluşturulmasına yönelik ek fonksiyonlar elemanların birlikte gruplandırılmasına ve bunun yanı sıra kablolama ünitelerinin parça numaralarının atanmasına olanak sağlıyor ve bu şekilde çok daha kapsamlı bir proje genel bakışı sunuyor.
En uygun biçimde entegre edilmesi
Eplan Platform’a bağlanma ve sistemin MCAD ve ECAD´e açık oluşu elektrik ve makine mühendisliği arasında kesintisiz bir iş akışı olmasını sağlıyor. Bir diğer yeni özellik ise Eplan projelerinin 2.6 sürümü ile birlikte artık kablo tesisatı yazılımının içerisine doğrudan transfer edilebilmesidir. Yalnızca bununla sınırlı kalmadı; Eplan Platform merkezi kısımların yönetimi entegre veri depolamayı destekliyor ve kullanıcıların yalnızca tek bir sistemde ana verileri tutmaları gerekiyor. Bu da şemalardan imalata kadar kablo tesisatı mühendisliğinin çalışma süreçlerinin entegre edilmesine olanak sağlıyor. Kullanım ve tasarımdan imalata kadar her bir aşamada verilerin entegre edilmesinin kolaylığı hızlı ve etkili sonuçlar elde edilmesine zemin hazırlıyor.
Farklı uygulama alanları
Sistemde yapılan sayısız fonksiyonel iyileştirme, kablolama tasarımı ve kablo tesisatı projelerinin daha etkili olmasına ve müşterilerin iş akışlarını hızlandırmaya katkıda bulunuyor. Eplan Harness proD kablolama ve kablo tesisatının yönlendirilmesi gereken tüm sektörleri destekliyor. Örneğin; özel amaçlı araçlar, ekipman imalatçıları, kablolama/kablo tesisatı prefabrikasyonu, makine imalatçıları ve disiplinler arası işbirliğinin gerekli olduğu şirket departmanları.
