Kistler, benzersiz NCFQ 2166A birleştirme sistemi¹ ile doğrusal doğrudan tahriklerin yüksek dinamiklerini piezoelektrik sensör teknolojisinin hassasiyetiyle birleştiriyor. Ölçüm ve birleştirme teknolojisinde uzman olan şirket, LinMot²’un kanıtlanmış tahrik teknolojisini kullanıyor ve bunu piezoelektrik sensörlerle zenginleştiriyor. Yenilikçi anahtar teslim sistemler, isteğe bağlı ivme telafisi ile birlikte geliyor. Kalite ve yüksek üretim hızlarının özellikle önemli olduğu pazarlardaki (tıbbi ve elektronik ürünler, yarı iletkenler veya otomotiv endüstrisi gibi) bir boşluğu dolduruyorlar.

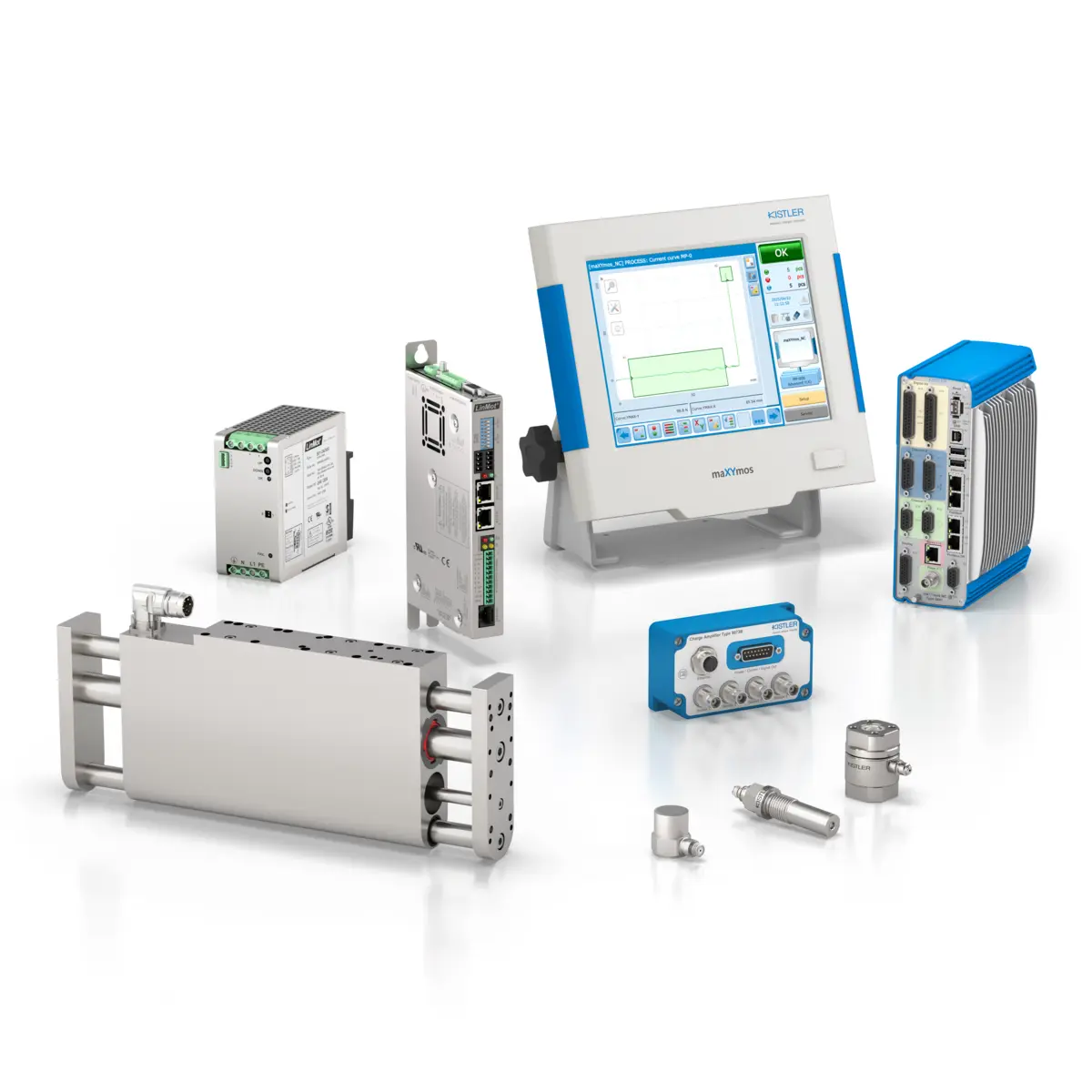

Özellikle 500 N’a kadar düşük kuvvetlere sahip, otoenjektör ve insülin kalemlerinin üretimi gibi yüksek dinamik uygulamalar, yeni NCFQ yüksek hızlı birleştirme sisteminden faydalanıyor. Sensörlerle donatılan birleştirme sistemi, elektronik endüstrisindeki gücünü röle veya dokunsal testlerde de gösteriyor. Doğrusal motor içeren birleştirme modülünün mıknatıs tabanlı teknolojisi, 50 m/s²’ye kadar hızlanıyor ve 5 m/s’ye kadar hızlara ulaşıyor. Modül, doğrusal motora ek olarak, dikey montaj pozisyonlarında ağırlık dengelemesi için manyetik bir yay ile donatılmıştır. Kistler, sistemi piezoelektrik kuvvet ve ivme sensörleri, ICAM-B endüstriyel şarj amplifikatörü ve veri şeffaflığı, proses güvenilirliği ve proses kontrolü sağlayan maXYmos NC proses izleme sistemi ile tamamlamaktadır.
Tıbbi cihaz üretimi için yüksek hızlı montaj ve birleştirme teknolojisi
“Yüksek dinamiklerle birleşen son derece hassas kuvvet ölçümüne olan talep sürekli artıyor. Şimdiye kadar kullanıcılar, hassasiyet ve hassas süreç izleme mi yoksa hız mı üzerinde odaklanacaklarına karar vermek zorundaydı. Sürekli yüksek kalitenin kritik önem taşıdığı alanlarda, daha yavaş bir sistem seçmek geleneksel olarak tek uygulanabilir seçenekti. Yeni NCFQ yüksek hızlı birleştirme sistemimizle, ödün vermeye gerek yok,” diye açıklıyor Kistler’da NC birleştirme sistemleri Ürün Müdürü Peter Balzer. İlk sistemler ilaç endüstrisinde halihazırda kullanılıyor. Örneğin, bir insülin kalemi üretim tesisinde, insülin kartuşu otomatik enjektörün plastik gövdesine otomatik olarak yerleştirilir ve ardından NCFQ birleştirme sistemi kullanılarak monte edilir. Hızın yanı sıra, mutlak hassasiyet de önemlidir: kuvvet çok düşükse, tek tek parçalar güvenilir bir şekilde birleştirilmez; kuvvet çok yüksekse, kartuş hasar görebilir ve insülin sızabilir. Güvenilir ölçüm ve birleştirme teknolojisi sayesinde şirket, kalemlerin işlevsel olduğundan ve olası üretim hatalarının ortadan kaldırıldığından emin olabiliyor; 500 milisaniyelik çevrim sürelerinde bile.

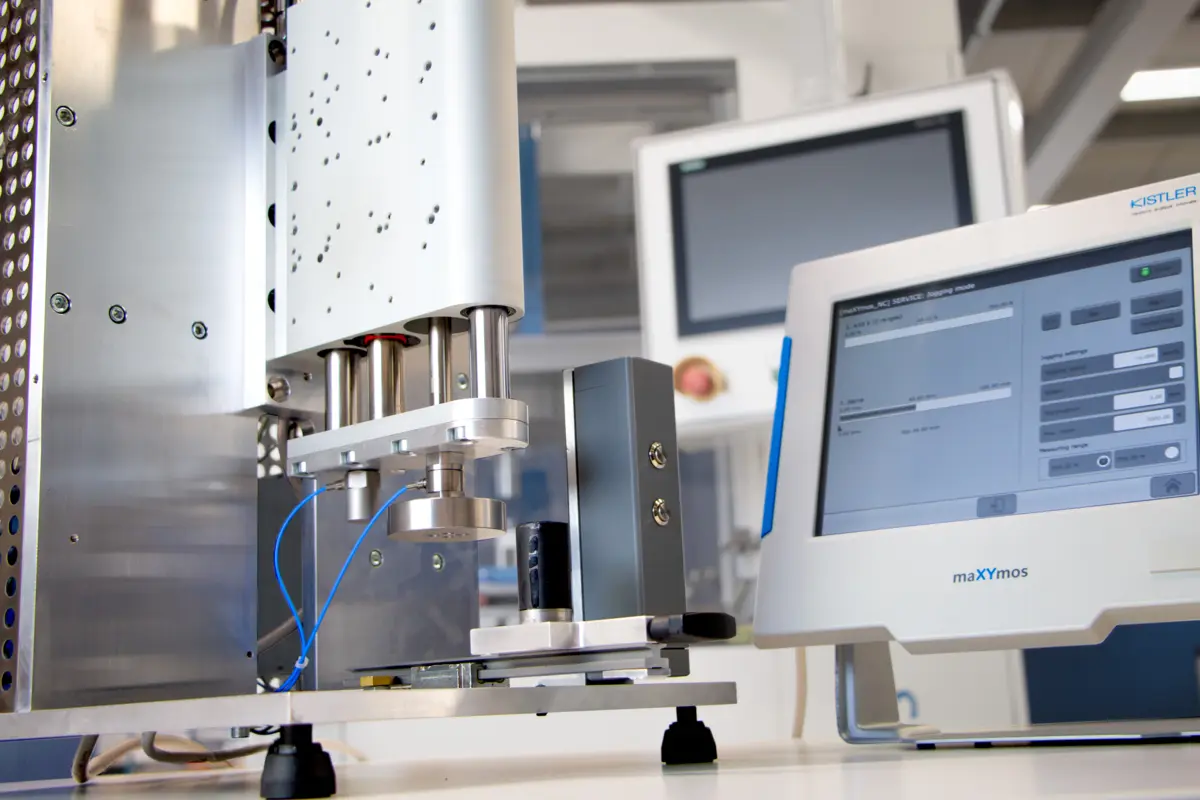

Otomatik ivme telafili yüksek hızlı birleştirme sistemi
Bu süreçteki en büyük zorluklardan biri, ürünün kendisine etki eden kuvvetlerin dikkate alınması gereken tek değişken olmamasıdır. Peter Balzer, “Doğrusal modülün yüksek dinamikleri nedeniyle ivme kuvvetleri de her zaman ölçülür,” diye açıklıyor. “Ancak, ürün kalitesi açısından önemsizdirler ve sürecin yalnızca kuvvet verilerine dayanarak değerlendirilmesini zorlaştırırlar. Özellikle hassas bir süreç izleme için, NCFQ yüksek hızlı birleştirme sisteminin temel sürümüne ek olarak gelişmiş bir sürüm sunuyoruz. Burada, son derece hassas bir 8203A piezoelektrik ivme sensörü entegre ettik. Bu sensör, sistemin birleştirme modülünün ivme kuvvetlerini otomatik olarak filtrelemesini ve yalnızca birleştirme kuvvetlerini görünür hale getirmesini sağlar. Bu, süreç kontrolünü ve değerlendirmesini büyük ölçüde basitleştirir.”
Sistem, komple üretim hatlarına entegrasyonun yanı sıra, süreç geliştirmede de kullanılabilir. Bu uygulamada, bir ilaç şirketinde manuel montaj için bağımsız bir iş istasyonu olarak halihazırda kullanılmaktadır. Sistem, özel uygulama gereksinimlerine bağlı olarak, farklı strok ve birleştirme kuvvetlerine sahip alternatif sensörler ve birleştirme modülleri ile de donatılabilir. Maksimum planlama güvenilirliği, şeffaf maliyet kontrolü ve birleştirme süreçlerinin optimizasyonu ve doğrulaması için Kistler Montaj Yetkinlik Merkezi (ACC) destek sağlar. Peter Balzer, “ACC, üretim ortamında hassas ölçüm değerlerini ve süreç parametrelerini belirlemek için merkezi iletişim noktamızdır. Kullanıcılarla birlikte, sistemlerimizi hassasiyet, hız ve takım uyumluluğu için tüm gereksinimleri karşılayacak şekilde uygulamaya özel olarak uyarlıyoruz,” diye sözlerini tamamlıyor.
¹NCFQ 2166A yüksek hızlı birleştirme sistemi. Benzersiz bir çalışma prensibine sahip birleştirme teknolojisi – patent başvurusu yapıldı.
²LinMot, NTI AG’nin tescilli ticari markasıdır.
